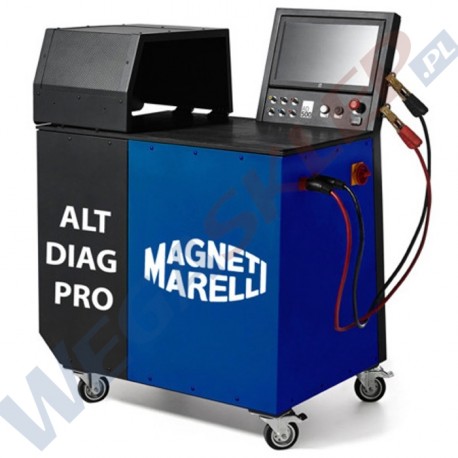

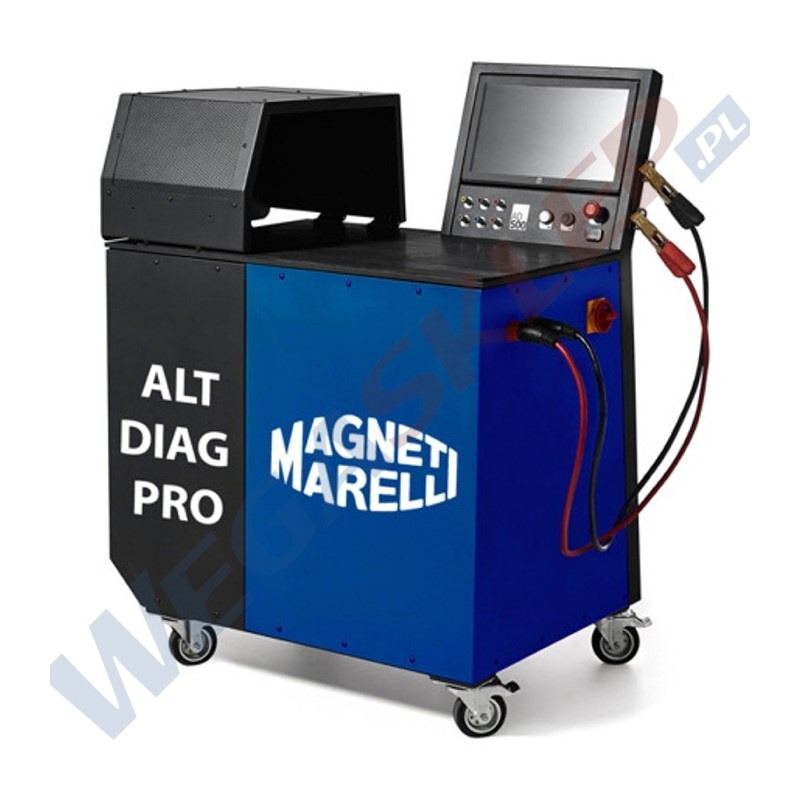

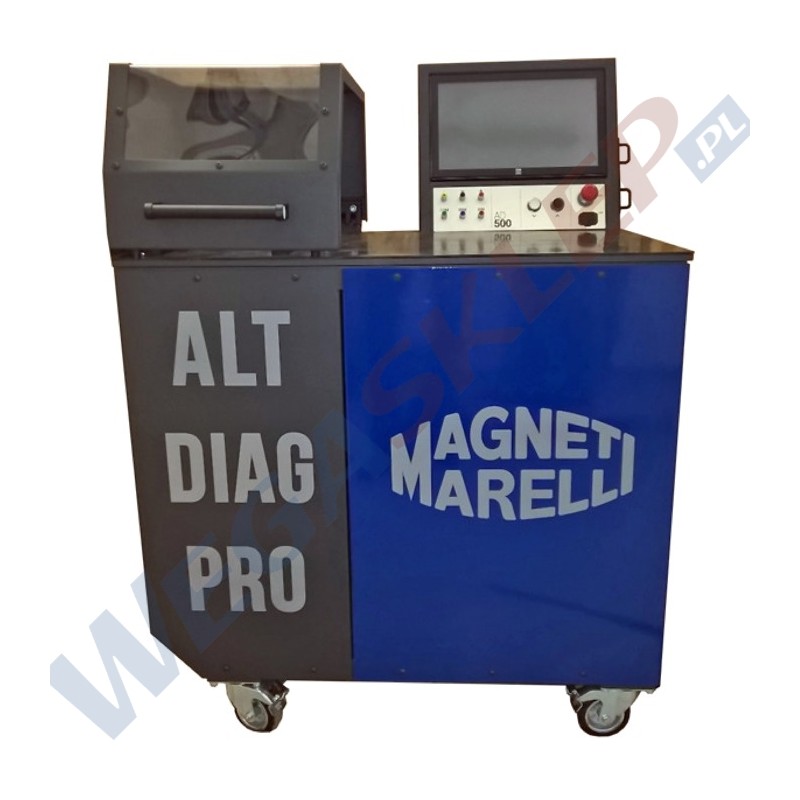

Alt Diag Pro stół do testowania alternatorów i rozruszników

Stół probierczy ma za zadanie ocenić właściwość pracy alternatorów i rozruszników. Oceniając parametry pracy pomaga w diagnozie uszkodzeń występujących na tych podzespołach. Stanowisko służy do testowania alternatorów 12 V do 300 A i 24 V do 150 A oraz rozruszników. Obsługiwane są alternatory z interfejsami COM (LIN, BSS), C, SIG, RLO, L-RVC oraz LAMP.

Urządzenie pozwala użytkownikowi na przeprowadzenie dwóch rodzajów testu automatycznego alternatora:

1) standardowy – pobiera z bazy alternatorów wartość maksymalnego prądu obciążenia która nie jest przekraczana w czasie testu,

2) wydajnościowy – nie wykorzystuje nominalnego ograniczenia prądu podczas testu, alternator jest maksymalnie obciążany.

Stanowisko pozwala na dokładną diagnozę pracy alternatora na podstawie parametrów takich jak:

• krzywa wydajności,

• wykres tętnień prądu,

• prąd upływności alternatora,

• maksymalny prąd alternatora,

• maksymalna moc alternatora,

• napięcie ładowania (Voltage Set Point),

• obroty wzbudzenia (Turn On Speed),

• wartość DFM,

• wartość WINDING.

Podczas testu rozrusznika użytkownik może zbadać następujące parametry:

• maksymalny prąd rozrusznika(prąd rozruchu),

• maksymalna moc rozrusznika,

• średni prąd rozrusznika,

• średnie napięcie rozrusznika

Zasilanie sieciowe- Podłączenie przez złącze 400 V, 50 Hz na prąd znamionowy 16 A o układzie wyprowadzeń 3P+N+PE. 3.3

Podłączenie sprężarki- Konieczne jest podłączenie sprężarki za pomogą szybkozłącza pneumatycznej 1/2”. Maksymalna ciśnienie wynosi 10 bar.

Interfejs użytkownika- Urządzenie wyposażone jest w ekran dotykowy dzięki któremu użytkownik może dokonywać konfiguracji stanowiska oraz nim sterować.

ZALETY Alt Diag Pro:

- Kompaktowe rozmiary 80 [cm] x 70 [cm] x 110 [cm]

- Możliwość testowania alternatorów z interfejsami: LIN, BSS, SIG, RLO, RVC, C

- Odczyt sygnału DFM (M, FR, DF, LI, F)

- Silnik o mocy 8,5 KM

- Obsługa 12 oraz 24 v alternatorów i rozruszników

- Maksymalne obciążenie alternatora 300 A

- Wbudowany oscyloskop do pomiaru tętnienia prądu

- Wykrywanie uszkodzonych diud oraz stojanów

- Możliwość przeprowadzenia w pełni zautomatyzowanego testu dla alternatorów

- Funkcja podstawowej diagnostyki rozrusznika

- Pneumatyczne naciąg paska alternatora

- W zestawie wtyczki oraz przystawki umożliwiające mocowanie rożnych typów alternatów

- Przemysłowy ekran dotykowy (możliwość pracy w rękawicach)

- Automatyczny zapis wyników testów

- Możliwość wydruku przebiegu testu

- Bogata baza alternatorów

- Opcja aktualizacji stołu przez USB

Firma Magneti Marelli znana jest na całym świecie z produkcji części zamiennych do samochodów osobowych, ciężarowych, autobusów i motocykli. Części i urządzenia pochodzące od Magneti Marelli posiadają najwyższą jakość i niezawodność. Firma od wielu lat działa na polskim rynku. Współpracuje z nią wiele warsztatów i dystrybutorów części.

Numer katalogowy Magneti Marelli: 007935063050
