Urządzenie do ustawiania świateł SMART-pomiar cyfrowy

SMART

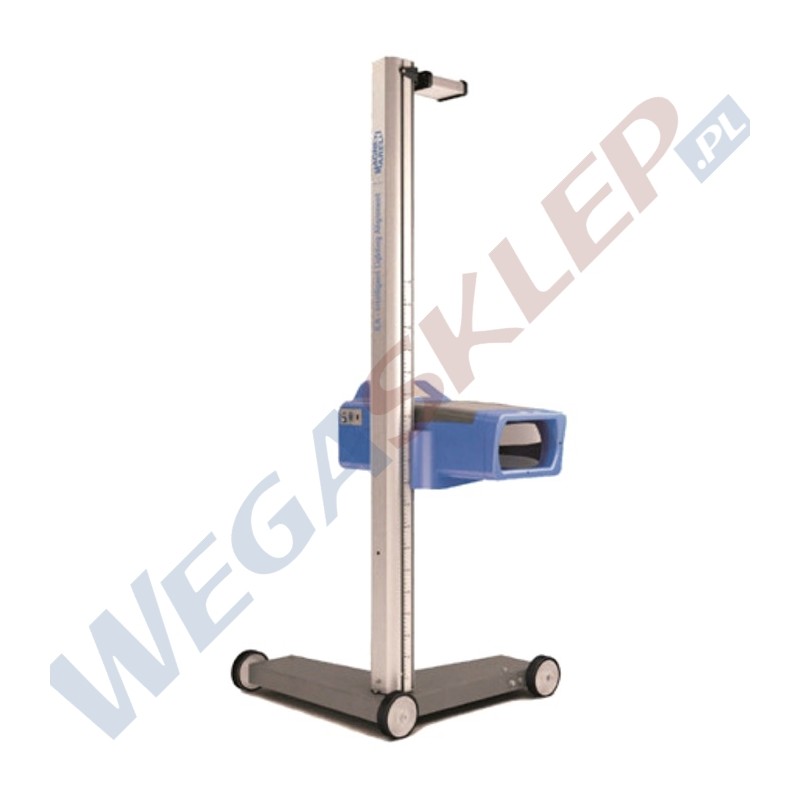

Mechaniczne urządzenie do kontroli ustawienia świateł z cyfrowym luksomierzem. Tego typu narzędzie jest przeznaczone do profesjonalnego i sprawnego kontrolowania i ustawiania świateł w samochodach wszystkiego typu. Przyrząd jest prosty i intuicyjny w obsłudze pozwalając na wygodę a jednocześnie profesjonalne wykorzystanie w warsztatach samochodowych gdzie wykonuje się serwis i obsługę oświetlenia pojazdów. Nasze urządzenie składa się z elementu pomiarowego w formie głowicy wyposażonego w inteligentną soczewkę w części przedniej podczas gdy w części tylnej można obserwować wyniki na zamontowanym ekranie. Elementy urządzenia są wykonane ze stopów tak dopasowanych by pomiary były najwyższej precyzji a jednocześnie zapewniały bezpieczeństwo użytkowania i wytrzymałość na warunki panujące w warsztatach samochodowych. Ekran w urządzeniu służy do precyzyjnego ustawienia przyrządu dostosowując położenie do lokalizacji pojazdu.

Urządzenie przeznaczone jest do obsługi pojazdów samochodowych wszystkich typów, w tym pojazdów dostawczych i ciężarowych.
Podstawą urządzenia jest wózek na kołach pokrytych gumą.
Kolumna pionowa może się obracać dzięki zainstalowanemu w podstawie łożysku.
Wysokość głowicy pomiarowej jest regulowana za pomocą suwaka z precyzyjnym mechanizmem przesuwającym się po aluminiowej kolumnie na której naniesiona jest skala wyznaczająca aktualną wysokość w odniesieniu do reflektora.
Panel kontrolny wyposażony jest w wyświetlacz LCD oraz przełącznik wyboru rodzaju badanych świateł (mijania lub drogowe)
Z tyłu głowicy umieszczone jest pokrętło regulacyjne przesuwu pionowego ekranu pomiarowego.
Przeniesienie obrotu pokrętła na ruch pionowy ekranu realizowany jest za pomocą mechanizmu krzywkowego.
Przycisk z boku głowicy służy do włączenia lasera pozycjonującego głowice pomiarową względem reflektora badanego pojazdu.

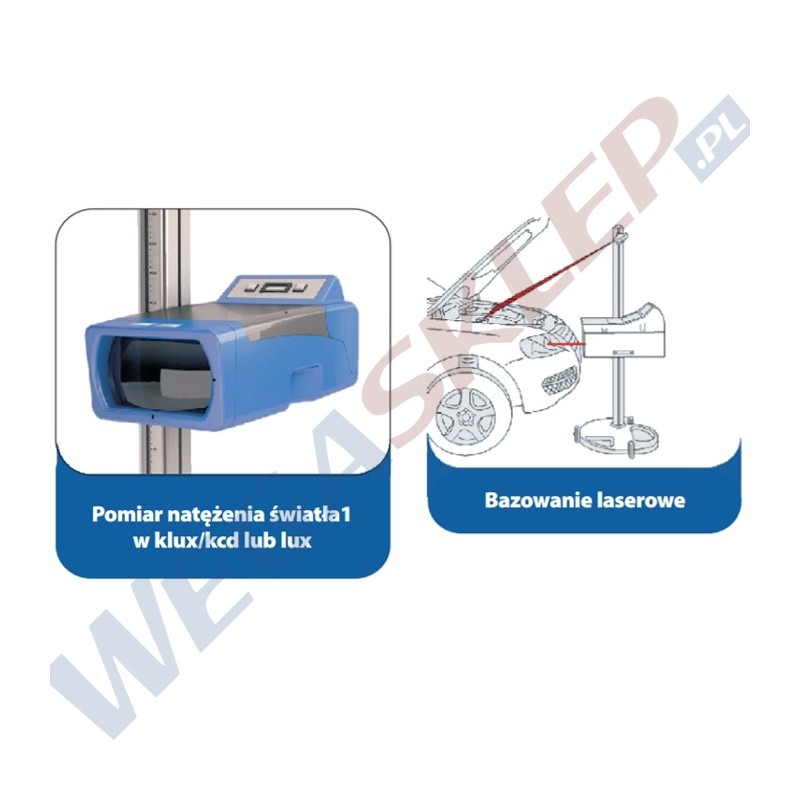

Bazowanie urządzenia względem pojazdu odbywa się za pomocą lasera umieszczonego w górnej części kolumny.

DANE TECHNICZNE:

• Kolumna wyposażona w przeciwwagę, operator może przesuwać skrzynkę optyczną w dwóch kierunkach, lekko ją dotykając
• Skrzynka optyczna formowana wtryskowo z tworzywa sztucznego zawiera szklaną soczewkę o średnicy 230 mm: cechy konstrukcyjne umożliwiają kontrolę odchylenia od mechanicznej pozycji wiązki świetlnej o 1 cm/10 m
• Podstawa wykonana ze stopu aluminium i stali posiada 3 regulowane kółka umożliwiające uzyskanie idealnego ustawienia urządzenia względem posadzki
• Pomiar prawidłowości regulacji świateł mijania i świateł drogowych oraz reflektorów przeciwmgielnych
• Pomiar natężenia światła świateł mijania i drogowych
• Pomiar ugięcia strumienia świetlnego w płaszczyźnie poziomej
• Precyzyjny system pozycjonowania obiektywu przy pomocy 8 łożysk umożliwia szybkie pomiary.
• Cyfrowy ekran pokazujący bezpośrednio wynik dla natężenia światła reflektorów w Kilokandeli [KCD]
• Możliwość regulacji reflektorów za pomocą pokrętła w zakresie 0 – 4%
• Łatwe i szybkie odczytywanie zmierzonych parametrów

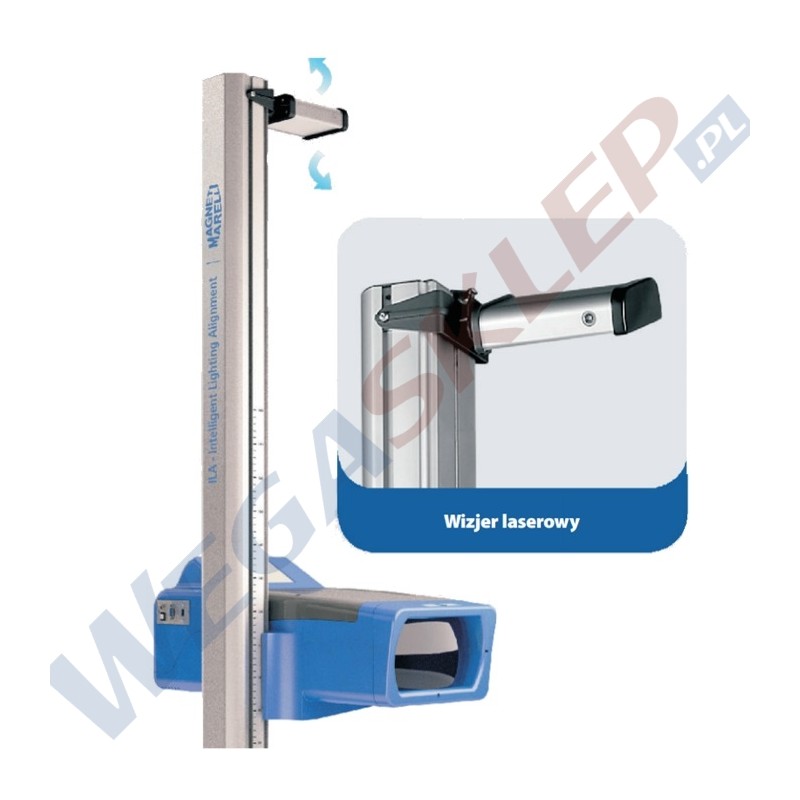

• Wizjer laserowy
• Oparte na laserach
• Pomiar natężenia światła w 1 Klux/KCD lub Lux
• diagnostyka na wysokości do 170cm

Firma Magneti Marelli znana jest na całym świecie z produkcji części zamiennych do samochodów osobowych, ciężarowych, autobusów i motocykli. Części i urządzenia pochodzące od Magneti Marelli posiadają najwyższą jakość i niezawodność. Firma od wielu lat działa na polskim rynku. Współpracuje z nią wiele warsztatów i dystrybutorów części.

Numer katalogowy Magneti Marelli: 007935902010
