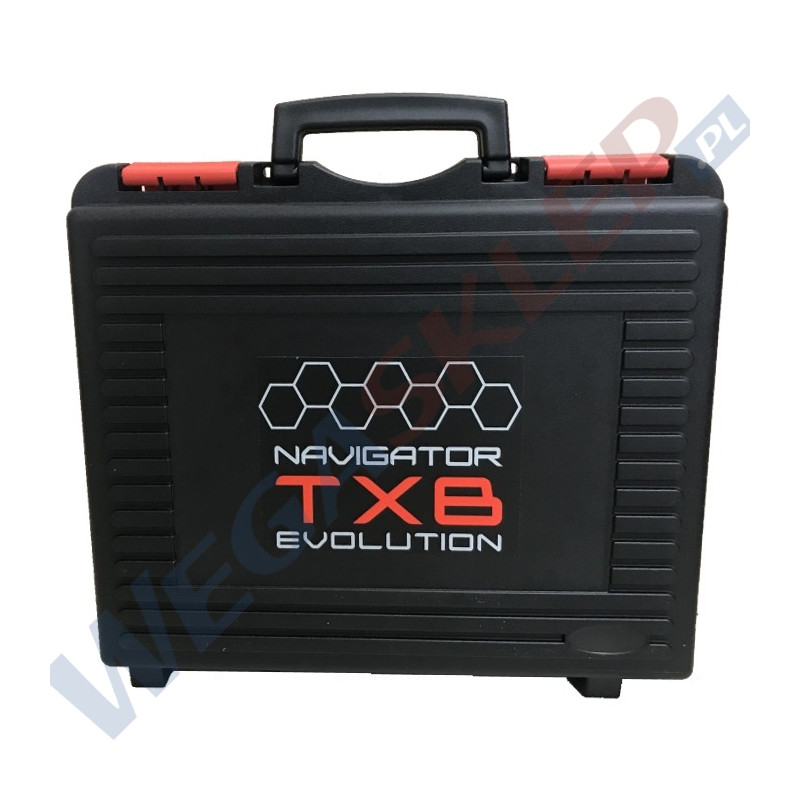

Tester diagnostyczny Texa NAVIGATOR TXB EVOLUTION z oprogramowaniem BIKE + walizka przewodów diagnostycznych S0493C + laptop

TXB 2 z oprogramowaniem IDC5 Bike, walizką przewodów diagnostycznych i laptopem

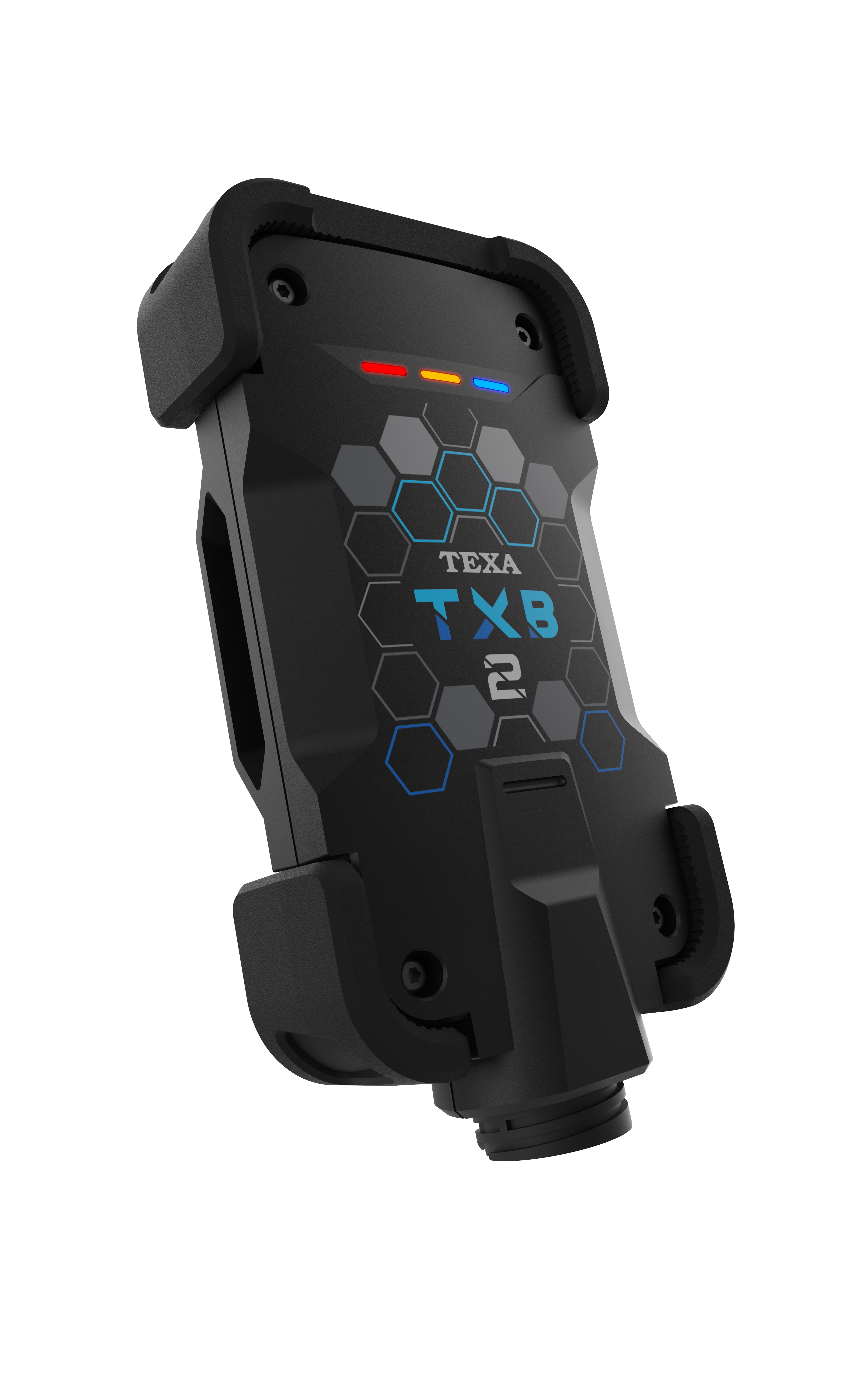

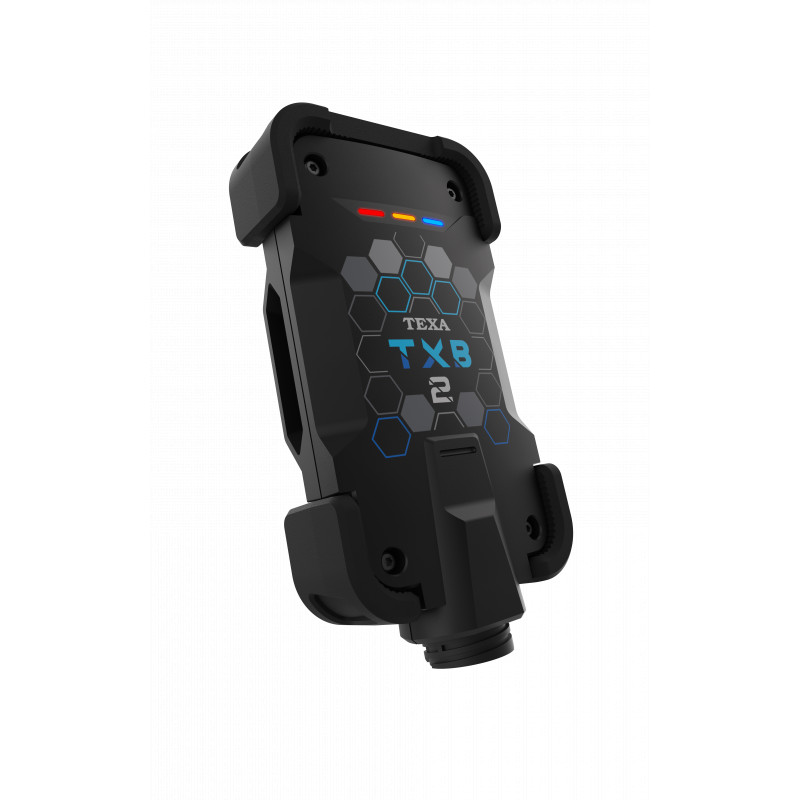

1) NAVIGATOR TXB 2 to najnowsze narzędzie TEXA dla środowiska BIKE

Jego charakterystyka sprzętowa umożliwia obsługę wszystkich protokołów aktualnie stosowanych w środowisku, a wbudowane złącze CPC 16-pionowe, pozwala na stosowanie wszystkich kabli diagnostycznych. Niezwykle wydajny interfejs wyposażony został w pamięć SRAM 16 MBit oraz pamięć podręczną NAND Flash równą 8 GBit, co ma ogromne znaczenie ponieważ umożliwia mechanikowi wygodne wgrywanie plików map wtrysku.

TEXA jest liderem diagnostyki wielomarkowej sektora BIKE (motocykle, skutery, quady, skutery wodne i śnieżne, małe dostawcze) oraz dostawcą urządzenia fabrycznego niektórych wśród najważniejszych marek motocyklowych na świecie, oferując pokrycie marek i modeli gwarantującym możliwość wykonywania napraw 98 % parku pojazdów tego sektora. Również w zakresie sprzętu motorowodnego pokrycie oferowane przez TEXA jest bardzo szerokie i pozwala na wykonywanie napraw skuterów wodnych, silników zaburtowych i pokładowych sprzętu motorowodnego.

FUNKCJE:

Obsługiwane standardy CAN zostały poszerzone o możliwość zarządzania CAN single wire (jednoliniową) oraz CAN controller, która pozwala na jednoczesne przeprowadzenie testów diagnostycznych w wielu sieciach.

Tester posiada funkcje autodiagnostyki “klasycznej”, takimi jak np. odczyt i kasowanie błędów, wyświetlanie parametrów i stanów sterowników, aktywacje, regulacje i konfiguracje podzespołów pojazdu, kasowanie kontrolek, konfiguracje sterowników.

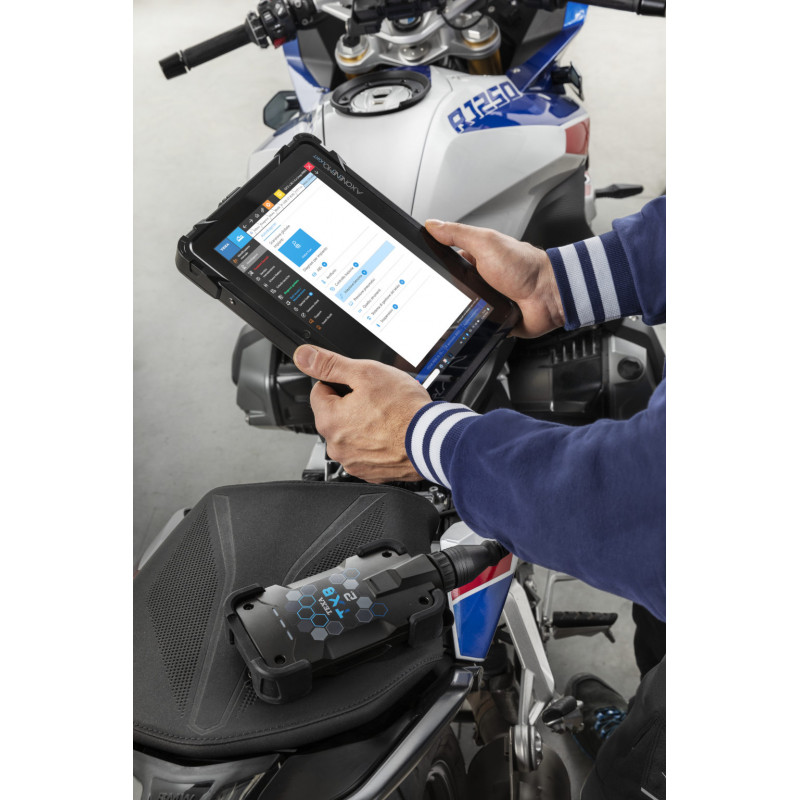

TXB 2 umożliwia przeprowadzenie sesji diagnostycznych w trybie “Testy drogowe”, podczas ruchu pojazdu, w celu identyfikacji specyficznych usterek, których wykrycie nie jest możliwe w warunkach warsztatowych. Interfejs zapisuje sytuację, jaka miała miejsce na drodze przekazując nam nie tylko kody usterek, ale również warunki, w których zostały zarejestrowane. Dzięki temu, mechanik może uzyskać szereg dodatkowych informacji ułatwiających identyfikację rzeczywistej usterki, a tym samym wykonać skuteczną naprawę pojazdu po powrocie do warsztatu.

Specyfikacja techniczna:

Zastosowany procesor czyni go jeszcze szybszym i wydajniejszym oraz pozwala na szybkie i precyzyjne przetwarzanie danych z jednostek sterujących, również w trybie PassThru.

• Procesor: CORTEX M7 STM32H735AGI6 up to 550 MHz, 1MB; FLASH, 564KB RAM
• Pamięć RAM: 256 MBits na szynie 4096K x 4 banks x 16 bitowej
• Pamięć eMMC : 8 GByte 8-bit
• Zasilanie zewnętrzne: 12 ÷ 24 V
• Łączność USB : USB 2.0  5 V / 500 mA
• Połączenie bezprzewodowe: Bluetooth 5.0 klasy 1
• Pasmo operacyjne: 2402 ÷ 2480 MHz
• Maksymalna przesyłana moc na częstotliwości radiowej: 10 dBm
• Multiplekser elektroniczny: 2-kierunkowy
• Złącze: 16-pin CPC
• Diody komunikacyjne: LED: RGB x3
• Temperatura robocza: 0 ÷ 50 °C
• Temperatura składowana: – 20 ÷ 60 °C
• Wilgotność robocza: 10 ÷ 80 % bez kondensacji
• Masa: 215 g

Akumulator pojazdu: Obsługa zasilania 12 V i 24 V

• Pobór mocy przy 12 V : 300 mA
• Pobór mocy przy 24 V: 100 mA

Obsługiwane protokoły:

• Kody błyskowe
• K, L (zabezpieczenie prądowe 100 mA), ISO9141-2, ISO14230
• FD CAN 11898-2:2016 2 kanały
• CAN ISO 11898-3 niska prędkość
• CAN SAE J2411 pojedynczy przewód
• SAE J1850 PWM
• SAE J1850 VPW
• SAE J1708
• RS232

2) Oprogramowanie

IDC5 jest wyjątkowym oprogramowaniem diagnostycznym TEXA do zarządzania wszystkimi operacjami wykonywanymi na codzień w warsztacie.

Dostosowany do specyficznych środowisk BIKE i MARINE, w których TEXA jest liderem, umożliwia przeprowadzenie wszystkich operacji wymaganych przez mechaników tego sektora, w tym odczyt i kasowanie błędów, odczyt parametrów i stanów jednostek sterujących, aktywacji, regulacji i konfiguracji sterowników obecnych w pojeździe, kasowanie kontrolek, konfiguracji ECU, regulacji CO i czasów wtrysku, konfiguracji kluczy.

Dzięki globalnej sieci utworzonej w trakcie ponad 20-letniej obecności na rynku, IDC5 jest w stanie zapewnić doskonałe pokrycie marek i modeli pojazdów poruszających się po drogach.

IDC5 zawiera szereg bardzo zaawansowanych i praktycznych funkcji, takich jak na przykład Global Scan do wykrywania zainstalowanych w pojeździe jednostek sterujących oraz kontroli i obecności błędów w nich zapisanych, lub ramki zamrożonej, która wyświetla zestaw parametrów i danych, właściwych dla warunków użytkowania pojazdu w momencie wystąpienia usterki.

Dbałość o szczegóły doprowadziła także do opracowania i realizacji funkcji specjalnych, które zaspokajają potrzeby tego wyjątkowego środowiska. Wśród nich wymienić możemy między innymi konfigurację manetek dla środowiska MARINE lub funkcję CIP dla BIKE.

Regulacje prawne:

• Dyrektywa: RED 2014/53/EU; RoHS 2011/65/EU, Delegated Directive 2015/863/EU
• Bezpieczeństwo: EN 62368-1; EN 62311
• Kompatybilność elektromagnetyczna: EN 301 489-1; EN 301 489-17
• Systemy radiowe: EN 300 328

Producent: Texa

Symbol testera z oprogramowaniem: D18930

TEXA jest liderem diagnostyki wielomarkowej sektora BIKE!

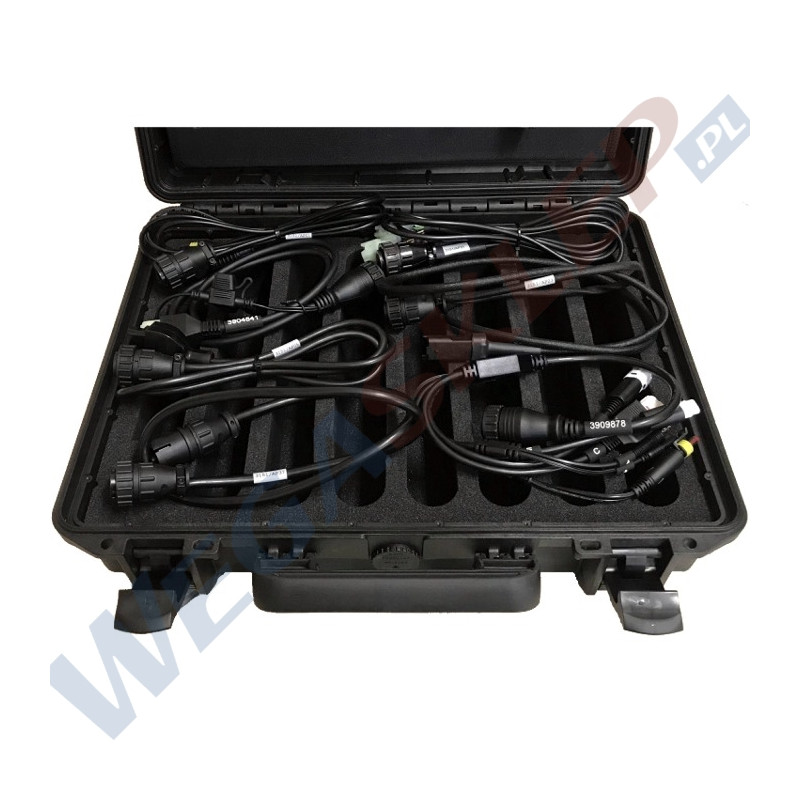

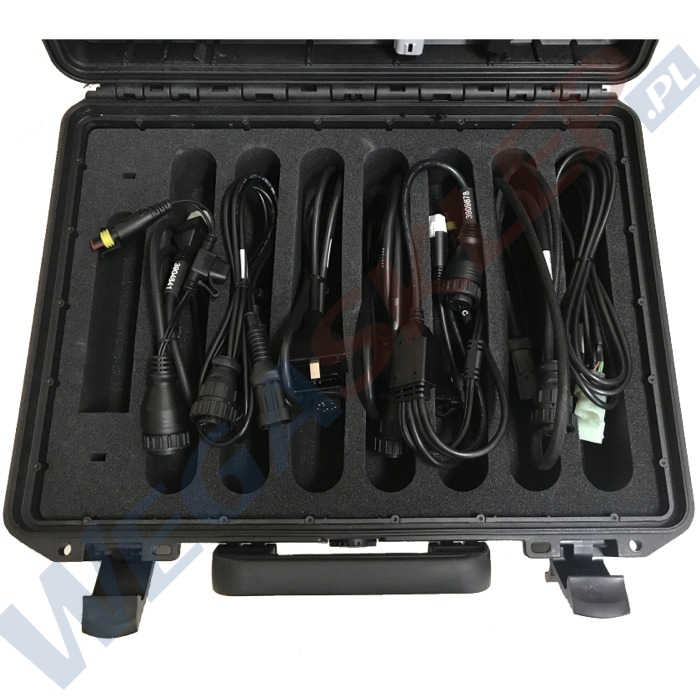

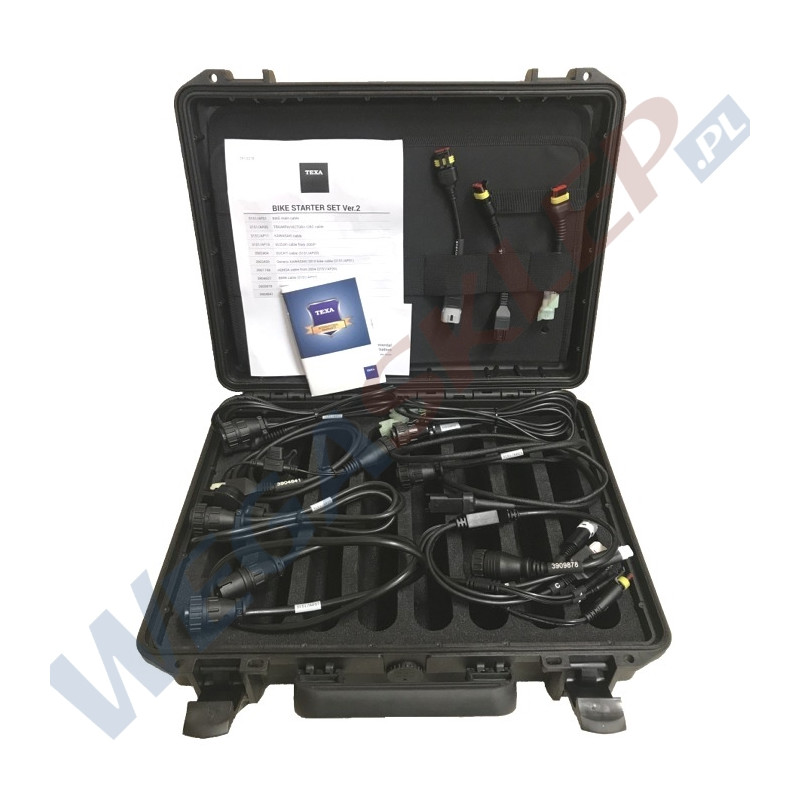

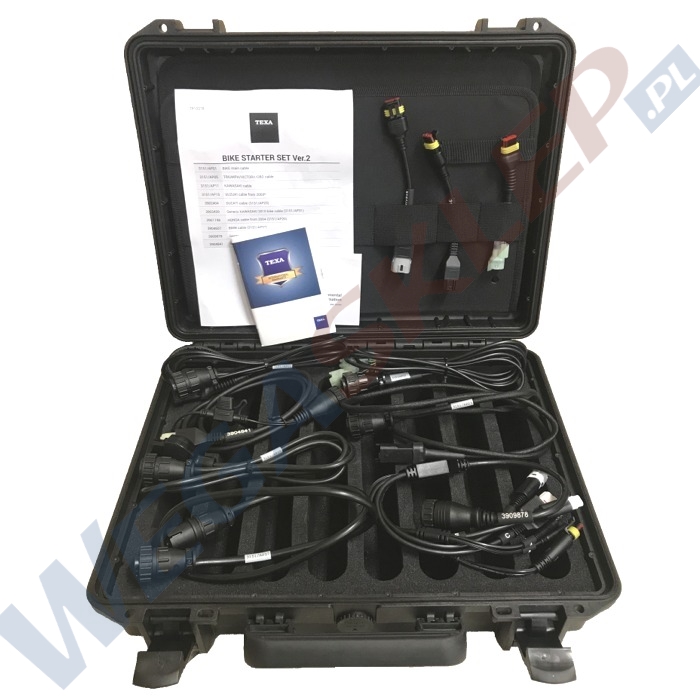

3) Kompletna, najnowsza walizka przewodów diagnostycznych Texa Bike

Zestaw przewodów pozwala na podłączenie testera Texa różnych gniazd diagnostycznych w motocyklach.

W skład zestawu wchodzą następujące przewody:

• • Texa przewód diagnostyczny Bike/Powersports 3151/AP01 kabel główny do: ADIVA, APRILIA, DERBI, DUCATI >2010. GILERA, MALAGUTI, MOTO GUZZI. MOTO MORINI, MV AGUSTA >2013, PIAGGIO, VESPA
  • Texa przewód diagnostyczny Bike/Powersports 3151/AP05 TRIUMPH/VICTORY/OBD
  • Texa przewód diagnostyczny Bike/Powersports 3151/AP58 OBD EURO 5
  • Texa przewód diagnostyczny Bike/Powersports 3151/AP15 SUZUKI
  • Texa przewód diagnostyczny Bike/Powersports 3151/AP20 (3901198) HONDA
  • Texa przewód diagnostyczny Bike/Powersports 3151/AP23 (3902404) DUCATI
  • Texa przewód diagnostyczny Bike/Powersports 3151/AP31 (3903439) KAWASAKI od 2010
  • Texa przewód diagnostyczny Bike/Powersports 3151/AP37 (3904608) BMW od 1999
  • Texa przewód diagnostyczny Bike/Powersports 3151/AP39 (3904841) KTM/ HUSABERG
  • Texa przewód diagnostyczny Bike/Powersports 3151/AP59 (3909878) YAMAHA

Nr katalogowy Texa: S0493C

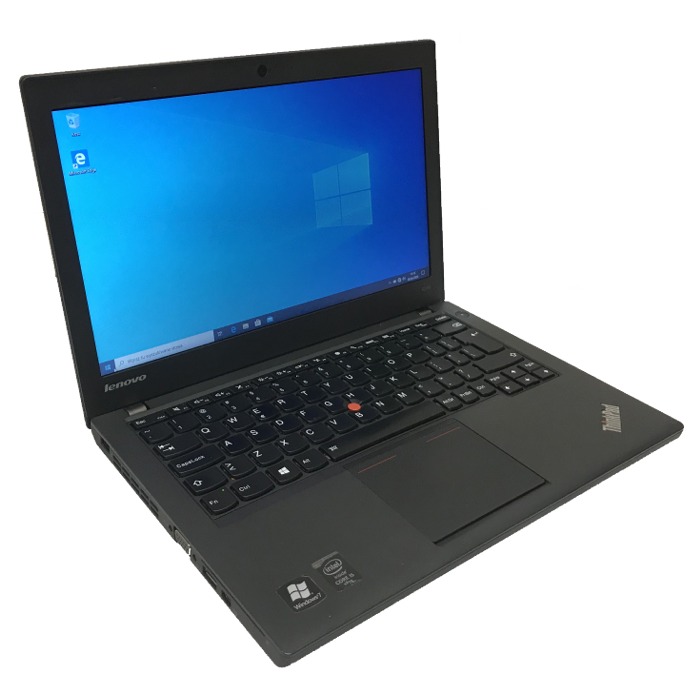

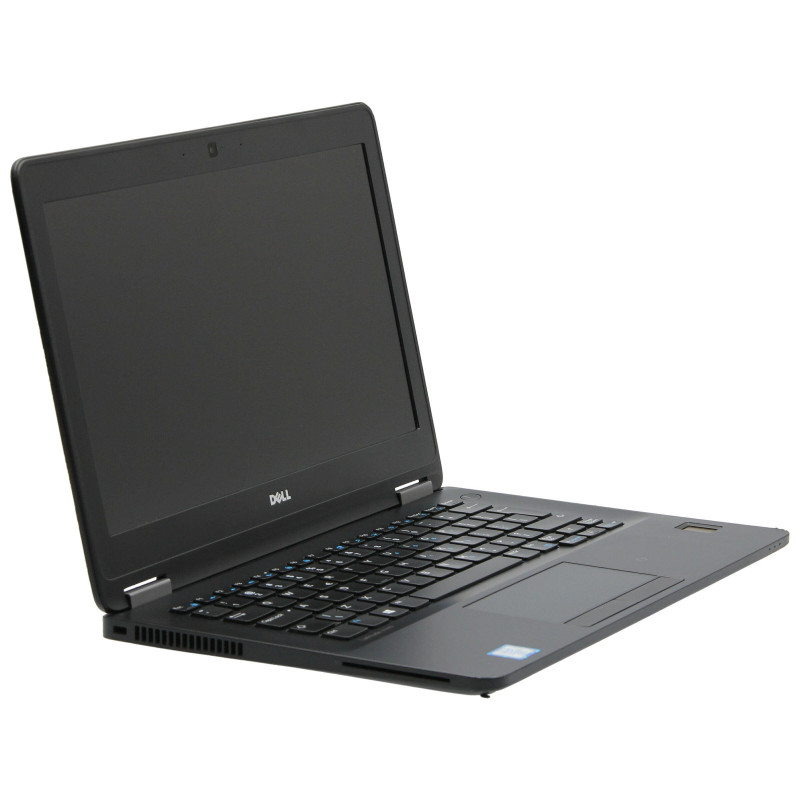

4) Laptop Lenovo lub Dell

Dobrany parametrami, bardzo szybki i i wygodny laptop poleasingowy stanowi uzupełnienie zestawu. Dzięki niemu nabywca otrzymuje gotowy do działania i optymalnie pracujący zestaw. Wytrzymały laptop biznesowy z legalnym systemem operacyjnym Windows 10 oraz gwarancją na 6 miesięcy. Po zakupie wgramy oprogramowanie, zarejestrujemy użytkownika, uruchomimy licencję oraz skonfigurujemy tester. Nabywca otrzyma gotowy do działania zestaw.

Parametry laptopa: Procesor Intel I5, 8GB RAM, 128 GB SSD, Windows 10

Laptop jest bardzo poręczy, wygodny. Ma 12,5 cali, co jest optymalną wielkością do diagnostyki. Jest bardzo czytelny.

Przykładowe marki sprzedawanych laptopów to Dell, Lenovo.

*zdjęcie laptopa jest zdjęciem poglądowym
